Curaflam® BSHN
- für nichtbrennbare Rohre
- Gewerke: Abwasser, Regenwasser, Trinkwasser, Gas, Heizung, Kälte, Sprinkler, Druckluft, Fernwärme
Technical details
MONTAGEBEDINGUNGEN

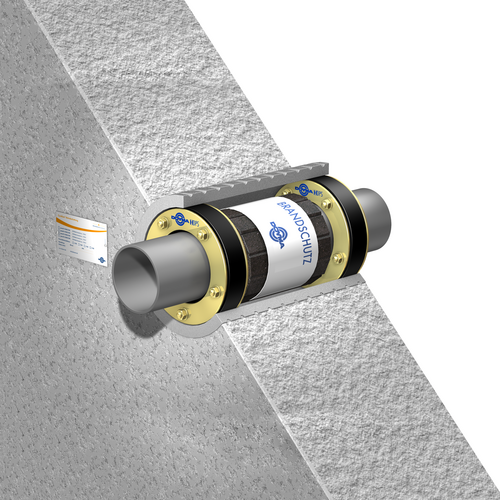

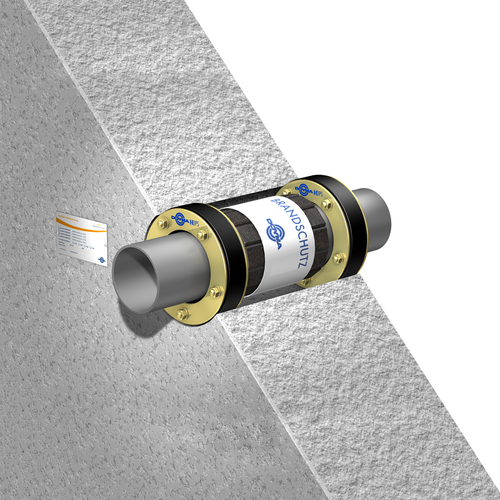

- einsetzbar in Kernbohrungen oder SpezialfaserzementFutterrohr.
- bis zu 4 Rohre durch eine Abschottung:
Wand: bis zu 3 Rohre mit Ø ≤ 60,3 mm
Decke: bis zu 4 Rohre mit Ø ≤ 54,0 mm
- in Decken aus Porenbeton, Stahlbeton, Beton mit einer Dicke ≥ 175 mm
- in Wänden aus Porenbeton, Stahlbeton, Beton, Mauerwerk mit einer Dicke ≥ 175 mm
- bei Wanddicken ≥ 400 mm werden 2 Brandschutzpackungen benötigt
Areas of use
- für nichtbrennbare Rohre
- Gewerke: Abwasser, Regenwasser, Trinkwasser, Gas, Heizung, Kälte, Sprinkler, Druckluft, Fernwärme
Product benefits
ZUR WASSER- UND/ODER GASDICHTEN ABSCHOTTUNG VON ROHREN:
- aus Stahl, Edelstahl, Kupfer, Guss Ø ≤ 325 mm
- aus Aluminium Ø ≤ 160 mm
- vorgedämmte Rohrleitungen aus Stahl, Edelstahl, Kupfer, Guss (Fernwärme)1) Gesamt-Ø ≤ 315 mm 4 2 x A BSHB
1) nur Wanddurchführungen (Wandstärke > 240 mm), Details siehe Prüfzeugnis
ZUGELASSEN FÜR DÄMMUNG
- bei Rohre ≤ 42 mm Ø, ist beidseitig der Abschottung, eine Mineralfaser-Dämmschale (Typ Rockwool 800), jeweils mindestens 500 mm lang, mit einer Dämmstärke von ≥ 20 mm an der Rohrleitung anzubringen
- bei Rohre > 42 mm Ø, ist beidseitig der Abschottung, eine Mineralfaser-Drahtnetzmatte, jeweils mindestens 700 mm lang, mit einer Dämmstärke von ≥ 80 mm an der Rohrleitung anzubringen

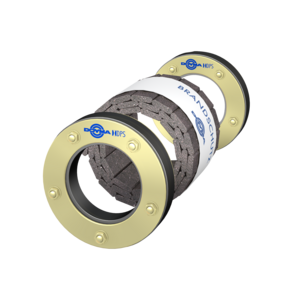

- PUR-Schaum inkl. PE-HD-Mantelrohr (Fernwärme) Zuordnung der benötigten Produkte siehe 4 2 x A BSHB
Detaillierte Informationen bzgl. der Anwendungsbereiche und Bestimmungen der Ausführung entnehmen Sie bitte dem Verwendbarkeitsnachweis.
